Detalhes do produto:
Condições de Pagamento e Envio:
|
Material: | Ferro dútile GJS500-7 | Material piloto: | ss304 |
---|---|---|---|
padrão: | EN1074-5 | Cor: | Azul |
Diafragma: | Reforço de nylon com EPDM | de borracha: | EPDM |
Realçar: | válvula do anticipador do impulso,impulso que antecipa a válvula de controle,Válvula de controle azul do impulso |

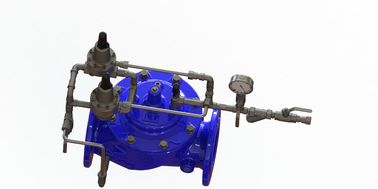

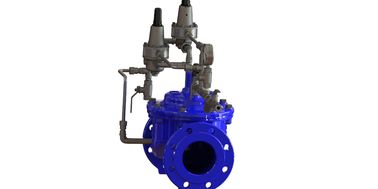

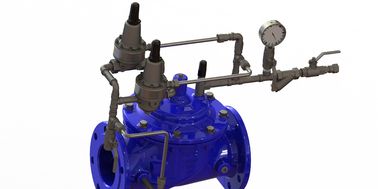

Impulso que antecipa diafragma de nylon de aço inoxidável do reforço dos pilotos do martelo de água da válvula o ferro dútile do anti
A2A5 é uma válvula da antecipação do impulso e é para bombas de proteção, equipamento de bombeamento e todos os encanamentos aplicáveis dos impulsos de pressão perigosos causados por mudanças rápidas da velocidade de fluxo dentro de um encanamento.
Quando os sistemas de bombeamento são começados e parados gradualmente, os impulsos prejudiciais não ocorrem. Se uma falha de energia ocorrer, contudo a parada abrupta da bomba pode causar impulsos perigosos no sistema
qual poderia conduzir a dano de equipamento severo.
A falha de energia a uma bomba conduzirá geralmente para baixo a um impulso na pressão, seguida por um impulso ascendente na pressão. A válvula de controle do impulso abre na onda inicial da baixa pressão, desviando a onda de alta pressão de retorno do sistema. De fato, a válvula antecipou a onda de alta pressão de retorno e está aberta dissipar o dano que causa o impulso. A válvula fechar-se-á então lentamente sem gerar nenhuns impulsos de pressão mais adicionais.
Características:
• Nenhuma operação da batida
• Projeto simples e seguro
• A instalação e manutenção fáceis
• Baixa resistência e capacidade de fluxo alta
• Proteção para sistemas de bombeamento da água de esgoto assim como da agua potável
Campos do serviço:
Para o abastecimento de água, sistema de irrigação.
Dados técnicos:
Tamanho | DN50-DN800 |
Temperatura de trabalho | - 10 C do c 80 |
Flange | AISI B16.1 ou PN16 |
Meios do fluxo | Agua potável |
Consulte a fábrica para outras aplicações
IP68 para a resistência de água
Cumpra com o EN 1074-5 das BS, ISO 5208, EN 12266-1 das BS, EN 558-1 das BS
Materiais e dimensão
DN50-DN350
Não | Descrição | Material | Padrão |
1 | Corpo | Ferro dútile | GJS500-7 |
2 | Seat | De aço inoxidável | ANSI 304/316 |
3 | Anel-O | De borracha | NBR |
4 | Anel-O | De borracha | NBR |
5 | Parafuso | De aço inoxidável | A2/A4 |
6 | Arruela | De aço inoxidável | A2/A4 |
7 | Capota | Ferro dútile | GJS500-7 |
8 | Bush | De bronze | C61900 |
9 | Mola | De aço inoxidável | ANSI 304/316 |
10 | Calafetando a porca | De aço inoxidável | A4 |
11 | Diaphagm | Borracha reforçada de nylon | Tela de EPDM+Nylon |
12 | Suporte de fixação | Ferro dútile | GJS500-7 |
13 | Suporte do disco | Ferro dútile | GJS500-7 |
14 | Selo | De borracha | EPDM |
15 | Retentor de Seat | De aço inoxidável | ANSI 304/316 |
16 | Haste | De aço inoxidável | ANSI 304/316 |
17 | Tomada | De aço inoxidável | ANSI 304/316 |
18 | Parafuso | De aço inoxidável | A2/A4 |
19 | Tomada | De aço inoxidável | A2/A4 |
20 | Wsher | De aço inoxidável | A2/A4 |
Unidade da dimensão: Milímetro | |||||||||||||||
DN | Code modelo | L | φD | Φk | H | N-φd | ΦB | ||||||||
PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
50 | A900-0050 | 230 | 165 | 165 | 165 | 125 | 125 | 125 | 177 | 4-φ19 | 4-φ19 | 4-φ19 | φ99 | φ99 | φ99 |
65 | A900-0065 | 290 | 185 | 185 | 185 | 145 | 145 | 145 | 202 | 4-φ19 | 4-φ19 | 8-φ19 | φ118 | φ118 | φ118 |
80 | A900-0080 | 310 | 200 | 200 | 200 | 160 | 160 | 160 | 219 | 8-φ19 | 8-φ19 | 8-φ19 | φ132 | φ132 | φ132 |
100 | A900-0100 | 350 | 220 | 220 | 235 | 180 | 180 | 190 | 243 | 8-φ19 | 8-φ19 | 8-φ23 | φ156 | φ156 | φ156 |
*125 | A900-0125 | 400 | 250 | 250 | 270 | 210 | 210 | 220 | 243 | 8-φ19 | 8-φ19 | 8-φ28 | φ156 | φ156 | φ156 |
150 | A900-0150 | 480 | 285 | 285 | 300 | 240 | 240 | 250 | 333 | 8-φ23 | 8-φ23 | 8-φ28 | φ211 | φ211 | φ211 |
200 | A900-0200 | 600 | 340 | 340 | 360 | 295 | 295 | 310 | 428 | 8-φ23 | 12-φ23 | 12-φ28 | φ266 | φ266 | φ274 |
250 | A900-0250 | 730 | 405 | 405 | 425 | 350 | 355 | 370 | 478 | 12-φ23 | 12-φ28 | 12-φ31 | φ319 | φ319 | φ330 |
300 | A900-0300 | 850 | 460 | 460 | 485 | 400 | 410 | 430 | 538 | 12-φ23 | 12-φ28 | 16-φ31 | φ370 | φ370 | φ389 |
*350 | A900-0350 | 980 | 520 | 520 | 555 | 460 | 470 | 490 | 550 | 16-φ23 | 16-φ28 | 16-φ34 | φ429 | φ429 | φ448 |
Nota | 1.DN125 DN350 usam mesmo internel que DN100 DN300 | ||||||||||||||
Material padrão da fábrica 2.A1SI 304. Consulte a fábrica para AISI 316material |
DN400-DN800
Não. | Descrição | Material | Padrão |
1 | Corpo | Ferro dútile | GJS500-7 |
2 | Seat | De aço inoxidável | ANSI 304/316 |
3 | Parafuso | De aço inoxidável | A2/A4 |
4 | Parafuso | De aço inoxidável | A2/A4 |
5 | Parafuso | De aço inoxidável | A2/A4 |
6 | Mola | De aço inoxidável | ANSI 304/316 |
7 | Capota | Ferro dútile | GJS500-7 |
8 | Bush | De bronze | C61900 |
9 | Anel-O | De borracha | NBR |
10 | Arruela do reparo | De bronze | C61900 |
11 | Diaphagm | Borracha reforçada de nylon | Tela de EPDM+Nylon |
12 | Parafusos de olho | Aço carbono | 1040 |
13 | Suporte do reparo | Ferro dútile | GJS500-7 |
14 | Suporte do disco | Ferro dútile | GJS500-7 |
15 | Selo | De borracha | EPDM |
16 | Retentor de selo | Ferro dútile | GJS500-7 |
17 | Haste | De aço inoxidável | ANSI 304/316 |
18 | Tomada | De aço inoxidável | ANSI 304/316 |
19 | Anel-O | De borracha | NBR |
20 | Tampão | Ferro dútile | GJS500-7 |
21 | Tomada | De aço inoxidável | ANSI 304/316 |
22 | Parafuso | De aço inoxidável | A2/A4 |
23 | Anel-O | De borracha | NBR |
24 | Parafuso | De aço inoxidável | A2/A4 |
Unidade da dimensão: Milímetro | |||||||||||||||
DN | Code modelo | L | H | φD | Φk | N-φd | ΦB | ||||||||
PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
400 | A900-0400 | 1100 | 710 | 580 | 580 | 620 | 515 | 525 | 550 | 16-φ28 | 16-φ31 | 16-φ37 | 480 | 480 | 503 |
*450 | A900-0450 | 1200 | 720 | 640 | 640 | 670 | 565 | 585 | 600 | 20-φ28 | 20-φ31 | 20-φ37 | 530 | 548 | 548 |
500 | A900-0500 | 1250 | 822 | 715 | 715 | 730 | 620 | 650 | 660 | 20-φ28 | 20-φ34 | 20-φ37 | 582 | 609 | 609 |
600 | A900-0600 | 1450 | 885 | 840 | 840 | 845 | 725 | 770 | 770 | 20-φ31 | 20-φ37 | 20-φ40 | 682 | 720 | 720 |
*700 | A900-0700 | 1650 | 910 | 910 | 910 | 960 | 840 | 840 | 875 | 24-φ31 | 24-φ37 | 24-φ43 | 680 | 720 | 720 |
800 | A900-0800 | 1850 | 1260 | 1025 | 1025 | 1085 | 950 | 950 | 990 | 24-φ34 | 24-φ40 | 24-φ49 | 901 | 901 | 928 |
Nota | 1.DN450 DN700 usam mesmo internel que DN400 DN600 | ||||||||||||||
Material padrão da fábrica 2.A1SI 304. Consulte a fábrica para AISI 316material |
