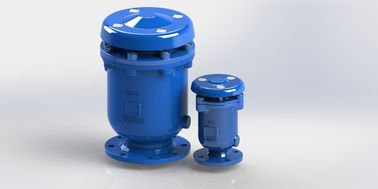

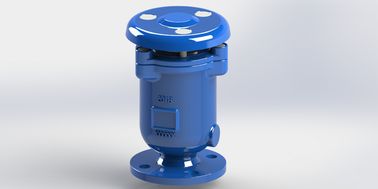

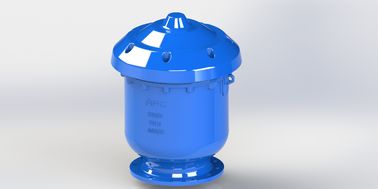

Combinação válvula de liberação de ar SS304 Internos função tripla Área de fluxo total Câmara única
A válvula de liberação de ar combinada tem 3 funções:
1Grande liberação de ar.
2Pequena liberação de ar
3. Grande entrada de ar durante a drenagem do gasoduto.
Força de flutuação:
• Teste de flutuação máximo
• DN 50-80 = 70 bar
• DN 100-300=51 Bar
Características:
• Todas as partes internas são de material 304SS sem ferrugem.
• 100% - área de fluxo total através da válvula interna.
• Flutuante com vedação de borracha na parte superior, proporcionando melhor efeito de vedação (maior flutuabilidade) em pequenos orifícios.
• O flutuador pode resistir a altas pressões de 51-70 Bar para válvulas de ar de diferentes tamanhos.
• O cano de guia tem poucos furos no ambiente para o esgotamento da água e ajuda o flutuador a cair mais facilmente e mais rapidamente durante o vácuo.
• maximizar o pequeno orifício de 1,6 mm (DN 50) para 4,0 mm (DN 300).
• A maior parte das partes das válvulas pode ser reciclada.
• Corpo único que impede a ruptura da ligação de dois corpos.
• O ecrã na parte superior pode impedir que as crianças, os insetos e os pássaros entrem em perigo.
• O flutuador com vedação de borracha pode servir de absorvente para impedir que o martelo de água atue directamente sobre o arco de vedação e o impacto do assento.
•Construção de uma tampa especial que impede o roubo de água.
• Pode soprar a água no topo do arco de vedação através de um pequeno orifício e mantê-la seca para evitar que a água poluída entre na tubulação durante o vácuo.
Tabela de seleção de tamanho:
Intervalo de caudal de água
CMH máxima |
760 |
1360 |
4160 |
8500 |
19100 |
33400 |
76300 |
Tamanho do gasoduto principal
mm |
80 a 300 |
200 a 400 |
400-700 |
750 a 1000 |
1050 a 1500 |
1500-2000 |
2100-3000 |
Tamanho da entrada do KARX
mm |
25 |
50 |
80 |
100 |
150 |
200 |
300 |
Abertura da saída
mm |
50 |
75 |
95 |
130 |
170 |
230 |
330 |
tamanho pequeno do orifício
mm |
1.6 |
1.6 |
2 |
2.5 |
3 |
4 |
4
|
Lista de materiais:
KARS (tipo de fio DN25-DN50)
| - Não, não. |
Nome da parte |
Materiais |
Padrão |
| 1 |
Corpo |
Ferro dúctil |
EN GJS500-7 |
| 2 |
Flotação |
Aço inoxidável |
ANSI304 |
| 3 |
Arco de vedação |
Aço inoxidável |
ANSI304 |
| 4 |
Em Hex Bolt |
Aço carbono/aço inoxidável |
G.I/AISI304 |
| 5 |
Capô |
Ferro dúctil |
EN GJS500-7 |
| 6 |
Cobertura |
Aço carbono |
ANSI304 |
| 7 |
Ecrã |
Aço inoxidável |
ANSI304 |
| 8 |
Eixo Hex |
Aço carbono/aço inoxidável |
G.I/AISI304 |
| 9 |
Máquina de lavar |
Aço inoxidável |
ANSI304 |
| 10 |
Pilar |
Alumínio |
Comércio |
| 11 |
Anel O |
Goma |
NBR/EPDM |
| 12 |
Assento |
Goma |
NBR/EPDM |
| 13 |
Cadeira de bico |
Goma |
NBR/EPDM |
| 14 |
Barril de guia |
Aço inoxidável |
ANSI304 |
| 15 |
Reservatório |
Goma |
NBR/EPDM |
| 16 |
Bico pequeno |
Aço inoxidável |
ANSI304 |
KARX (FlancaTipo DN50-DN300)
| - Não, não. |
Nome da parte |
Materiais |
Padrão |
| 1 |
Corpo |
Ferro dúctil |
EN GJS500-7 |
| 2 |
Flotação |
Aço inoxidável |
ANSI304 |
| 3 |
Arco de vedação |
Aço inoxidável |
ANSI304 |
| 4 |
Em Hex Bolt |
Aço carbono/aço inoxidável |
G.I/AISI304 |
| 5 |
Capô |
Ferro dúctil |
EN GJS500-7 |
| 6 |
Cobertura |
Aço carbono |
ANSI304 |
| 7 |
Ecrã |
Aço inoxidável |
ANSI304 |
| 8 |
Eixo Hex |
Aço carbono/aço inoxidável |
G.I/AISI304 |
| 9 |
Máquina de lavar |
Aço inoxidável |
ANSI304 |
| 10 |
Pilar |
Alumínio |
Comércio |
| 11 |
Anel O |
Goma |
NBR/EPDM |
| 12 |
Assento |
Goma |
NBR/EPDM |
| 13 |
Cadeira de bico |
Goma |
NBR/EPDM |
| 14 |
Barril de guia |
Aço inoxidável |
ANSI304 |
| 15 |
Reservatório |
Goma |
NBR/EPDM |
| 16 |
Bico pequeno |
Aço inoxidável |
ANSI304 |
Dimensão:
KARS (T)cabeça de cabeça Tipo DN25-DN50)
KARX (tipo de flange DN50-DN300)
Característica do fluxo de ar
Expulso de ar grande
Admissão de ar
Pequena ventilação de ar
