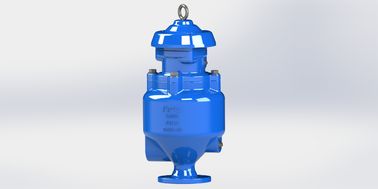

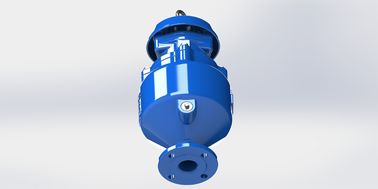

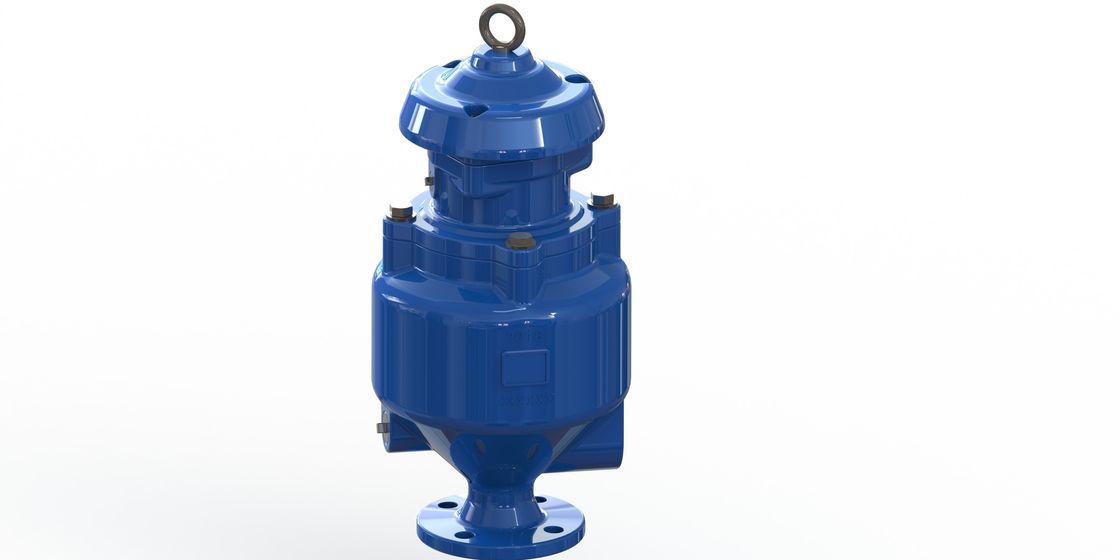

Combinação de águas residuais válvula de liberação de ar de câmara única tripla função tipo flange área de fluxo total
Descrição:
As válvulas de descarga de combustível fornecem 3 funções:
1Grande liberação de ar.
Durante o enchimento da tubulação, o flutuador permanecerá na sua posição original.
Deixe o ar sair da válvula através do bico.
2Pequena liberação de ar
2-1.Quando o nível da água chegar ao topo, o flutuador estará na sua posição próxima e fechará o arco de vedação - grande orifício e pequeno orifício.
2-2.O ar (2% do ar dissolvido na água) sai continuamente da água e reúne-se na parte superior da válvula.
2-3.O flutuador será conduzido para baixo e deixará sair um pequeno bolso através de um pequeno orifício.
2-4. O arco de vedação permanecerá na posição próxima até ficar vazio de água
3. Grande entrada de ar durante a drenagem do gasoduto.
3-1. O flutuador vai cair quando estiver vazio.
Um grande volume de ar entrará no tubo através da válvula.
3-3.Prevenção do colapso da tubulação e da ruptura do vácuo.
3-4.Protegem o anel de vedação do entupimento na tubulação.
Características:
.Projeto avançado: mecanismo simples e flutuador forte para evitar rachaduras durante o martelo de água súbito e fechamento rápido.
.Corpo médio mais largo, altura menor.
.Abranda a velocidade do fluxo, mantém o esgoto no corpo.
.Despeje o chefe na parte superior e inferior para limpeza.
.Apoio ao movimento do flutuador tanto pelo guia da gaiola como do corpo
. Água a subir rapidamente na parte de trás da parte central, evitando a descarga direta para cima e para fora do corpo principal.
Não existem braços ou alavancas para impedir a vibração, a curvatura ou o fechamento directo do float.
. totalmente revestido de epoxi de fusão dentro e fora do corpo da válvula para serviços de longo prazo.
. Norma de fabrico: BS EN1074-4, AWWA C512
. Perfuração e dimensão das flanges: BS EN 1092 e BS EN 558 e flanges ANSI.
Campos de serviço:
Para o sistema de abastecimento de água.
Dados técnicos:
Faixa de tamanho: DN 50-200MM
Pressão nominal:1.0Mpa,1.6Mp (Flanca)
Temperatura de funcionamento: -10°-80°C.
Meio de fluxo: águas residuais.
Por favor, consulte a fábrica para o PN25 e o dispositivo antisshock sempre que houver um problema com o martelo de água.
| Tabela de seleção rápida |
Taxa de fluxo de água
CMH |
1360 |
4160 |
8500 |
19100 |
33400 |
Tamanho do tubo principal
MM |
80 a 400 |
400-700 |
750 a 1000 |
1050 a 1500 |
1500-2000 |
Tamanho do SKAR
MM |
50 |
80 |
100 |
150 |
200 |
Materiais:
Dimensão:
