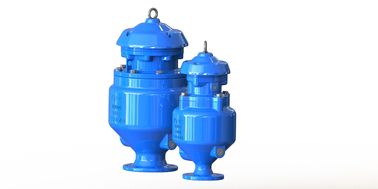

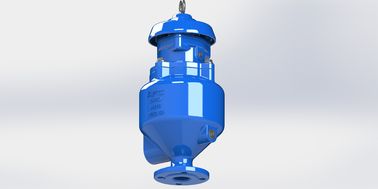

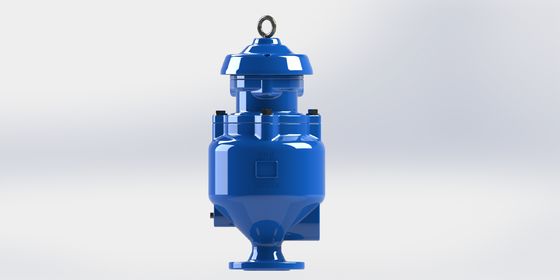

Válvula de liberação de ar de esgoto livre de derramamento com projeto anti-choque para evitar o martelo de água
Descrição:
No sistema de águas residuais, o gás adicional acumular-se-á devido a todos os tipos de gás ou ar para ventilar a água residuais.eA liberação de ar ocorre em pontos elevados, em longas secções de tubulação ascendentes e descendentes, a jusante das bombas,A montante das restrições.
- Não.
Uma válvula de descarga de ar de esgoto comDispositivo antichoqueA redução da velocidade da água e a restrição da velocidade do fluxo de ar.Este tipo de válvula é geralmente usado em longo conduto de transmissão de água de esgoto onde pode ter martelo de águaSe o ar sair da válvula muito depressa, as águas residuais também entrarão muito depressa.
Função:
As válvulas de liberação de ar cinético combinadas fornecem 3 funções:
1Grande liberação de ar...
Dispositivo anti-choque para evitar fluxo rápido e martelo de água. Diminua a velocidade de exaustão do ar para evitar martelo de água.
2Pequena liberação de ar
Durante a operação, o ar produzido pela tubulação acumula-se na parte superior, comprimindo-se gradualmente e aumentando o seu volume.empurrando o nível do líquido para baixo e permitindo a liberação de ar através do pequeno bocal.
3. Grande entrada de ar durante a drenagem do gasoduto.
Durante a drenagem de tubulações ou tubos- O que é que se passa?tanto ar quanto a quantidadeITY desaídaIsto é para evitarMá pressão e forteOs danos causados ao gasoduto e aosistema total
Características:
.Sem derramar.
.Corpo mais largo, altura mais baixa.
.Abranda a velocidade do fluxo, mantém o esgoto no corpo.
.Despeje o chefe na parte superior e inferior para limpeza.
. totalmente revestido por epoxi de fusão dentro e fora do corpo da válvula para serviços de longo prazo.
• A maior parte das partes das válvulas pode ser reciclada.
• O flutuador com vedação de borracha pode servir de absorvente para impedir que o martelo de água atue directamente sobre o arco de vedação e o impacto do assento.
• Todas as partes internas são de material 316SS, sem ferrugem.
Campos de serviço:
Para o sistema de abastecimento de água.
Dados técnicos:
Faixa de tamanho: DN 50-200MM
Pressão nominal:1.0Mpa,1.6Mp (Flanca)
Temperatura de funcionamento: -10°-80°C.
Meio de fluxo: águas residuais.
Por favor, consulte a fábrica para o PN25 e o dispositivo antisshock sempre que houver um problema com o martelo de água.
| Tabela de seleção rápida |
Taxa de fluxo de água
CMH |
1360 |
4160 |
8500 |
19100 |
33400 |
Tamanho do tubo principal
MM |
80 a 400 |
400-700 |
750 a 1000 |
1050 a 1500 |
1500-2000 |
Tamanho do SKAR
MM |
50 |
80 |
100 |
150 |
200 |
Materiais:
| - Não, não. |
Nome da parte |
Materiais |
Padrão |
| 1 |
Corpo |
Ferro dúctil |
EN GJS500-7 |
| 2 |
Flotação |
Aço inoxidável |
AISI 304/316L |
| 3 |
Parte do meio |
Ferro dúctil |
EN GJS500-7 |
| 4 |
Anel O |
Goma |
NBR |
| 5 |
Eixo Hex |
Aço inoxidável |
AISI304 |
| 6 |
Máquina de lavar |
Aço inoxidável |
AISI304 |
| 7 |
Capô |
Ferro dúctil |
EN GJS500-7 |
| 8 |
Cobertura |
Ferro dúctil |
EN GJS500-7 |
| 9 |
Máquina de lavar |
Aço inoxidável |
Commercial/AISI304/316 |
| 10 |
Eixo Hex |
Aço inoxidável |
Commercial/AISI304/316 |
| 11 |
Ocular |
Aço carbono |
Comércio |
| 12 |
Pilar |
Alumínio |
Comércio |
| 13 |
Anel O |
Goma |
NBR |
| 14 |
Assento |
Goma |
NBR |
| 15 |
Arco de vedação |
Aço inoxidável |
AISI304/316L |
| 16 |
Assento de abertura |
Goma |
NBR |
| 17 |
Estame |
Aço inoxidável |
AISI304/316L |
| 18 |
Opção de enchufe |
Aço inoxidável |
AISI304/316L |
| 19 |
Orifício pequeno |
Aço inoxidável |
AISI304/316L |
Dimensão:
