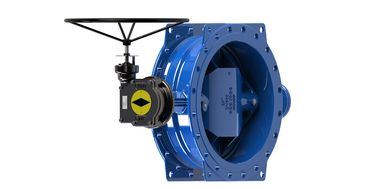

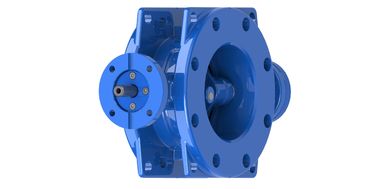

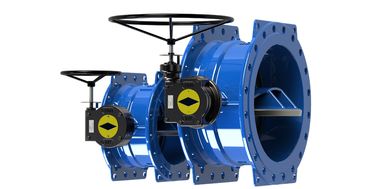

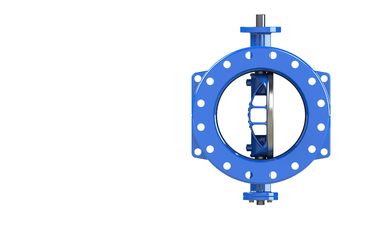

Válvula excêntrica dupla borboleta

Dupla excêntrica de borboleta válvula Dovetail Selo Design ambos os lados vedação

Ambos os lados de vedação de ferro Dúctil dupla excêntrica da válvula borboleta Série 13 e 14

Características:

Novo design avançado com design de vedação de cauda de papagaio e capturado por epóxi nas costas, com anel elevado múltiplo para ter mais contato com o disco, mas menos atrito durante o fechamento.
O duplo desenho excêntrico proporciona menos área de contacto da vedação com o disco e menos tensão na posição aberta do disco.

O DN 100-400MM utiliza disco plano, e o DN 450-1600MM utiliza disco em forma de arco.

. revestido de epoxi interior e exterior.

O projecto do disco com forma de arco e através do disco pode proporcionar uma melhor capacidade de fluxo, mais forte e menos peso
A ligação do eixo e do disco com pin tangencial que pode ser trocável e fornecer ligação rígida.

. A concepção das válvulas cumpre a norma EN 593.
A ligação da flange superior satisfaz as normas ISO 5211-1982 e a ligação F/F satisfaz as normas EN 558-1 séries 13 e 14.

Tamanho DN150-DN400mm, o disco é de forma plana, permitindo que o lixo maior flua através.causando menos compressão e desgaste da borracha de vedação para aumentar a vida útil da borracha de vedaçãoAlém disso, a perda de água da cabeça é muito reduzida e a turbulência é minimizada, economizando assim o fluxo de energia através do disco e reduzindo o custo de bombeamento.

Controle da produção



Materiais

DN100-DN500



DN600-DN1200


Dimensão:









Grau de abertura VS coeficiente de fluxo Kv
