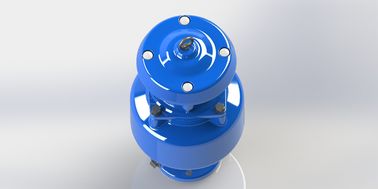

Área de fluxo total válvula de descarga de água esgoto cinético SS316 peças internas
Descrição:
válvula de liberação de ar combinada de esgoto comFunção antichoqueO SKAR é geralmente utilizado em tubulações longas de transmissão de águas residuais onde pode haver um martelo de água.Se o ar sair da válvula muito rápidoA água vai impedir que o flutuador suba, o que causou a fuga da válvula.
Função:
As válvulas de liberação de ar cinético combinadas fornecem 3 funções:
1. Grande liberação de ar - por dispositivo anti-choque
Diminuir a velocidade de escape do ar para evitar o martelo de água.
2Pequena liberação de ar
2-1. Quando o nível da água chegar ao topo, flutuará até a sua posição próxima e fechará o arco de vedação - grande orifício e pequeno orifício.
O ar (2% do ar dissolvido em água) está a sair continuamente da água e a reunir-se na parte superior da válvula.
2-3. o flutuador será conduzido para baixo e deixará um pequeno bolso sair através de um pequeno orifício.
2-4. o arco de vedação continuará em posição próxima até vazio de água
3. Grande entrada de ar durante a drenagem do gasoduto.
O flote cairá quando estiver vazio.
Um grande volume de ar entrará no tubo através da válvula.
Prevenção do colapso da tubulação e da ruptura do vácuo.
3-4. Proteger o anel de vedação de obstrução no tubo.
Características:
.Despeje-se.
.Corpo médio mais largo, altura menor.
.Abranda a velocidade do fluxo, mantém o esgoto no corpo.
.Despeje o chefe na parte superior e inferior para limpeza.
. totalmente revestido por epoxi de fusão dentro e fora do corpo da válvula para serviços de longo prazo.
• A maior parte das partes das válvulas pode ser reciclada.
• Todas as partes internas são de material 316SS, sem ferrugem.
• O flutuador com vedação de borracha pode servir de absorvente para impedir que o martelo de água atue directamente sobre o arco de vedação e o impacto do assento.
Campos de serviço:
Para o sistema de abastecimento de água.
Dados técnicos:
Faixa de tamanho: DN 50-200MM
Pressão nominal:1.0Mpa,1.6Mp (Flanca)
Temperatura de funcionamento: -10°-80°C.
Meio de fluxo: águas residuais.
Por favor, consulte a fábrica para o PN25 e o dispositivo antisshock sempre que houver um problema com o martelo de água.
| Tabela de seleção rápida |
Taxa de fluxo de água
CMH |
1360 |
4160 |
8500 |
19100 |
33400 |
Tamanho do tubo principal
MM |
80 a 400 |
400-700 |
750 a 1000 |
1050 a 1500 |
1500-2000 |
Tamanho do SKAR
MM |
50 |
80 |
100 |
150 |
200 |
Materiais:
| - Não, não. |
Nome da parte |
Materiais |
Padrão |
| 1 |
Corpo |
Ferro dúctil |
EN GJS500-7 |
| 2 |
Flotação |
Aço inoxidável |
ANSI304/316L |
| 3 |
Parte do meio |
Ferro dúctil |
EN GJS500-7 |
| 4 |
Anel O |
Goma |
NBR |
| 5 |
Eixo Hex |
Aço inoxidável |
AISI304 |
| 6 |
Máquina de lavar |
Aço inoxidável |
AISI304 |
| 7 |
Capô |
Ferro dúctil |
EN GJS500-7 |
| 8 |
Cobertura |
Ferro dúctil |
EN GJS500-7 |
| 9 |
Máquina de lavar |
Aço inoxidável |
Commercial/ANSI304/316 |
| 10 |
Eixo Hex |
Aço inoxidável |
Commercial/ANSI304/316 |
| 11 |
Ocular |
Aço carbono |
Comércio |
| *12 |
Pilar |
Alumínio |
Comércio |
| 13 |
Anel O |
Goma |
NBR |
| 14 |
Assento |
Goma |
NBR |
| 15 |
Arco de vedação |
Aço inoxidável |
ANSI304/316L |
| 16 |
Assento de abertura |
Goma |
NBR |
| 17 |
Estame |
Aço inoxidável |
ANSI304/316L |
| 18 |
Opção de enchufe |
Aço inoxidável |
ANSI304/316L |
| 19 |
Orifício pequeno |
Aço inoxidável |
ANSI304/316L |
| * Dimensão ≥ DN150 sem pilar |
Dimensão:
| DN |
Número do modelo. |
H |
ΦD |
ΦK |
ΦB |
nΦd |
C |
| PN10 |
PN10 |
PN10 |
PN10 |
PN10 |
PN10 |
PN10 |
PN10 |
| 50 |
SKAR-0050 |
558 |
165 |
125 |
99 |
4Φ19 |
19 |
| 80 |
SKAR-0080 |
653 |
200 |
160 |
132 |
8Φ19 |
19 |
| 100 |
SKAR-00100 |
676 |
220 |
180 |
156 |
8Φ19 |
19 |
| 150 |
SKAR-0150 |
810 |
285 |
240 |
211 |
8Φ23 |
19 |
| 200 |
SKAR-0200 |
950 |
340 |
295 |
266 |
8Φ23 |
12Φ23 |
20 |
